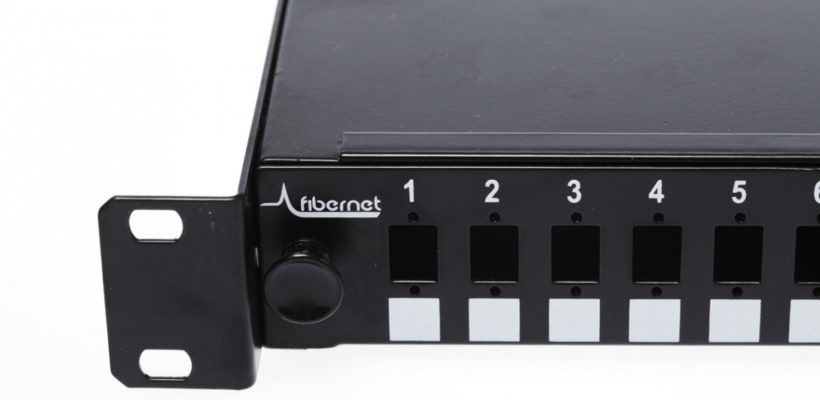

Cassetti Ottici

I cassetti ottici o patchpanel vengono utilizzati per la terminazione di cavi in fibra ottica all’interno di rack (armadi). Sono disponibili nella versione

  • 19”
  • 21” (ETSI)
  • estraibili con diverse tipologie di apertura
  • 24-48 terminazioni in una unità di altezza (1U) (prodotto sviluppato da Fibernet)
  • 96 terminazioni in due unità di altezza (2U)
  • disponibili con connettori SC, LC, ST ed FC
  • configurazioni con potenzialità superiori a richiesta

Tipi di cassetti ottici:

Il cassetto ottico estraibile è un prodotto idoneo per collegare e terminare cavi ottici all’interno di armadi rack.

CARATTERISTICHE:

  • Dimensioni  470 x 44 x 250mm
  • Capacità per alloggiare fino a 24 adapter simplex o duplex
  • 4 ingressi dalla parte posteriore
  • Peso 2,90 Kg
  • Tipo di connessioni possibili: SC simplex,LC duplex, MTRJ,ST, FC.

Oltre alla facile apertura mediante guide telescopiche questa tipologia di cassetto ottico estraibile offre all’operatore un sistema di gestione per ottimizzare l’organizzazione delle bretelle.

CARATTERISTICHE:

  • Dimensioni  450 x 44 x 274mm
  • Capacità per alloggiare fino a 24 adapter simplex o duplex
  • 2 ingressi dalla parte posteriore
  • Peso 2,00 Kg
  • Tipo di connessioni possibili: SC simplex,LC duplex, MTRJ,ST, FC.

A differenza di altre tipologie di patch panel Il cassetto ottico estraibile con apertura a  90  ͦ permette di lavorare comodamente all’operatore con il vassoio completamente aperto.

CARATTERISTICHE:

  • Dimensioni  445 x 44 x 280mm
  • Capacità per alloggiare fino a 24 adapter simplex o duplex
  • 4 ingressi dalla parte posteriore
  • Altezza 1U
  • Tipo di connessioni possibili: SC simplex,LC duplex, MTRJ.

Il cassetto ottico da 19″ estraibile a 2U con apertura a  90   ͦ offre la possibilità di terminare 96 connessioni ottiche.

CARATTERISTICHE:

  • Dimensioni  436 x 88 x 282mm
  • Capacità per alloggiare fino a 96 adapter simplex o duplex
  • Peso 5,2 kg
  • Colore grigio chiaro (RAL 7035)
  • Altezza 2U
  • Tipo di connessioni possibili: SC simplex,LC duplex, MTRJ, ST,FC.

Altamente personalizzabile su specifica richiesta del cliente, questo patch panel modulare 1U – 19” consente sia connessioni ottiche che LAN.

CARATTERISTICHE:

  • Modulare e configurabile su richiesta del cliente
  • Fino a 12 posizioni ottiche +12 posizioni UTP/FTP
  • Sistema integrato di gestione dei cavi
  • Installabile su Rack da 19” o da 21” (con kit staffe a corredo)
  • Cassetto ottico estraibile con apertura easy clip
  • Adatto per connessioni RJ45 sia schermate che non schermate

UHD 288 FO


Il Patch Panel Ultra High Density da 2U, consente fino a 288 connessioni grazie ai suoi 4 moduli MTP/LC previsti per ciascuno dei suoi 6 vassoi estraibili

CARATTERISTICHE:

  • Soluzione PnP, installabile in ogni rack da 19”
  • Sei vassoi estraibili, 4 moduli MTP/LC per vassoio
  • Ogni modulo MTP/LC consente fino a 12 connessioni, 48 per vassoio, 288 totali
  • I vassoi sono estraibili per facilitare i cablaggi
  • I moduli MTP/LC possono essere estratti sia anteriormente che posteriormente
  • Disponibile con cablaggi MTP-LC o MTP-MTP
